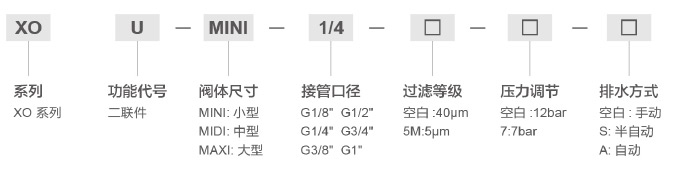

訂購碼
規格
XOU型二聯件由- -個XOFR型過濾減壓閥和-個XOL型油霧器組成，這些元件可以分別訂購，分水過濾器能過濾空氣中的液態油、冷凝水及雜質，對于特殊應用場合，5μm濾芯容易替換40μm的標準濾芯。即使輸入壓力與壓縮空氣消耗產生系統波動，減壓閥也能保證其設定的工作壓力非常穩定。油霧器可以均勻地向過濾空氣中噴油霧，其油霧量與空氣流量成正比例，并可不停氣加油，可通過調節螺釘調節滴油量，通常每1000L空氣中含有1-12滴就足夠了。
| 服務單位 |
MINI |
MIDI |
MAXI |
||||||
| 手動排水 | 使用壓力:12bar,40μm |
XOU-1/8-MINI |
XOU-1/4-MINI | XOU-3/8-MINI | XOU-3/8-MIDI | XOU-1/2-MIDI | XOU-3/4-MIDI | XOU-3/4-MAXI | XOU-1-MAXI |
| 使用壓力:7bar,40μm | XOU-1/8-7-MINI | XOU-1/4-D-7-MINI | XOU-3/8-7-MINI | XOU-3/8-7-MIDI | XOU-1/2-7-MIDI | XOU-3/4-7-MIDI | XOU-3/4-7-MAXI | XOU-1-7-MAXI | |
| 使用壓力:12bar,5μm | XOU-1/8-5M-MINI | XOU-1/4-5M-MINI | XOU-3/8-5M-MINI | XOU-3/8-5M-MIDI | XOU-1/2-5M-MIDI | XOU-3/4-5M-MIDI | XOU-3/4-5M-MAXI | XOU-1-5M-MAXI | |
|
測壓器 |
0-12bar | OMA-40-16-1/8 | OMA-50-16-1/4 | ||||||
| 0-7bar | OMA-40-10-1/8 | OMA-50-10-1/4 | |||||||
| 介質 | 壓縮空氣 | ||||||||
| 結構特點 |
與濾水sparator燒結;MINI/MIDI:MAXI:活塞調節閥;隔膜式調節閥;constant-density涂油潤滑 |
||||||||
| 裝式 | 管道安裝或腳安裝 | ||||||||
| 裝配位置 | 垂直的± 5° | ||||||||
| 連接 | G1/8" | G1/4" | G3/8" | G3/8" | G1/2" | G3/4" | G3/4" | G1" | |

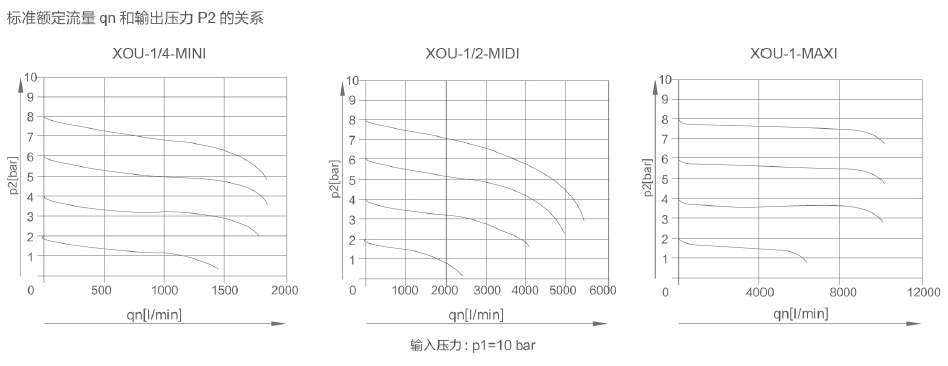

| 公稱流量標準 | XOU-...(-A) | 700 | 1000 | 1200 | 2000 | 2600 | 2600 | 7000 | 8000 |
| XOU-...-7-(-A) | 800 | 1300 | 1500 | 2500 | 2800 | 2800 | 8500 | 8700 | |
| XOU-...-5M-(-A) | 600 | 850 | 1050 | 1700 | 1800 | 2100 | 6500 | 7200 | |
|
基本的 |
手動凝結水排水 |
1~16bar |
|||||||
| 自動凝結水排水 | 1.5~12bar | ||||||||
| 使用壓力 | 0.5~12bar/0.5~7bar | ||||||||
| 最小公稱流量標準 | 3 L/min | 6 L/min | 10 L/min | ||||||
| 過濾的等級 | 40 m/5 m | ||||||||
| 凝析液的能力 | 22ml | ||||||||
| 溫度范圍 | 0~60℃ | ||||||||
| 物資信息 | Housing:鋅壓鑄;油過濾器的碗:PC;元碗后衛:鋁合金;密封:NBR;調節旋鈕:POM | ||||||||

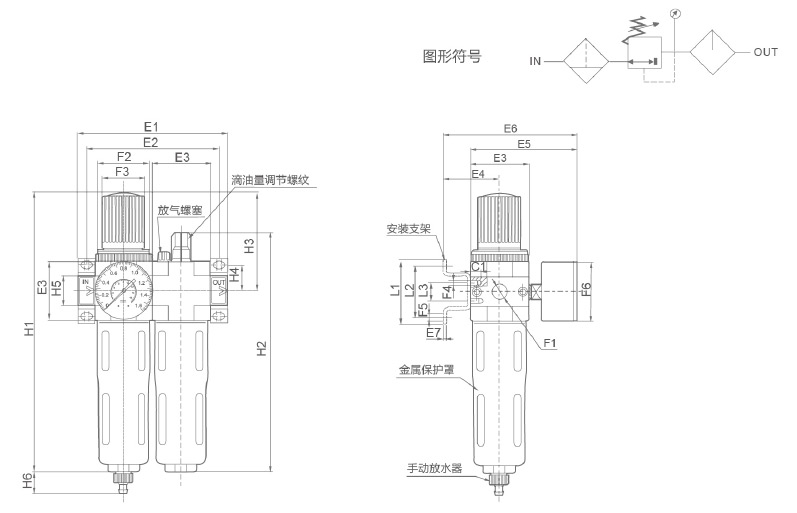

外形尺寸
| 型號 |
E1 |
E2 |
E3 | E4 | E5 | E6 | E7 | F1 |
F2 |
| XOU-...-MINI |
104 |
92 | 40 | 39 | 76 | 95 | 2 | G1/8",G1/4",G3/8" | M36*1.5 |
| XOU-...-MIDI | 140 | 125 | 55 | 47 | 93 | 112 | 3 | G1/8",G1/2",G3/4" | M52*1.5 |
| XOU-...-MAXI | 162,182 | 146,157 | 66 | 53 | 104 | 124 | 3 | G3/4",G1" | M36*1.5 |
| 型號 |
F3 |
F4 |
F5 | F6 | L1 | L2 | L3 | H1 | H2 | H3 |
H4 |
H5 |
H6 |
| XOU-...-MINI |
31 |
M4 | 4.5 | 40 | 44 | 35 | 11 | 194 | 169 | 69 | 17.5 | 20 | 15 |
| XOU-...-MIDI | 50 | M5 | 5.5 | 52 | 71 | 60 | 22 | 50 | 206 | 97 | 24.5 | 32 | 15 |
| XOU-...-MAXI | 31 | M5 | 5.5 | 63 | 71 | 60 | 22 | 252 | 23 | 80 | 24.5 | 32,40 | 15 |
