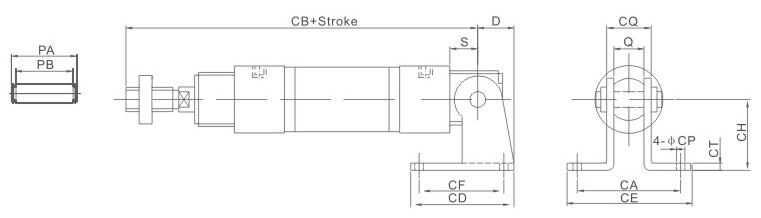

外形尺寸
| 符號 | D | S | Q | CA | CB(MA 系列) | CB(MAL 系列) | CB(MSA 系列) | CB(MSAL 系列) | CD | CE | CF | CH | CT | CP | CQ | PA | PB | ||
| 缸徑 | 0-50 | 51-100 | 0-50 | 51-100 | |||||||||||||||
| 16 | 16 | 9 | 12 | - | 107 | - | 107 | 32 | - | - | 23 | - | 12 | 20 | 2.3 | 5.5 | 16.5 | 21 | 17 |
| 20 | 21 | 12 | 16 | 51 | 128 | 122 | 128 | 153 | 122 | 147 | 48 | 67 | 32 | 32 | 3 | 6.5 | 22 | 27 | 22.5 |
| 25 | 21 | 12 | 16 | 51 | 132 | 126 | 132 | 157 | 126 | 151 | 48 | 67 | 32 | 32 | 3 | 6.5 | 22 | 27 | 22.5 |
| 32 | 27 | 15 | 16 | 51 | 135 | 129 | 135 | 160 | 129 | 154 | 52 | 67 | 36 | 36 | 4 | 6.5 | 24 | 30 | 24.5 |
| 40 | 27 | 15 | 20 | 55 | 137 | 153 | 137 | 162 | 153 | 178 | 56 | 71 | 40 | 40 | 4 | 6.5 | 28 | 34 | 28.5 |
